Cara Reset Canon Pixma iP1000

Mungkin resetter pixma iP1000 ini sudah kadaluwarso, tapi barangkali ada yang masih membutuhkan. Jadi saya tetep coba untuk posting artikel reset canon iP1000 ini. OK Lanjuut....

Printer canon iP1000 perlu direset bila terjadi :
Green orange berkedip bergantian

Berikut langkah-langkah Reset iP1000 :

1. Driver harus sudah di install. Jika belum punya drivernya klik disini.
2. Printer harus dalam keadaan service mode (temporary reset) .

Untuk mengaktifkan service mode:

* Cabut kabel power listrik
* Tekan power (di printer)
* Colokan power listrik (lampu akan berwarna hijau)
* Sambil menekan power tekan tombol resume (lampu berubah orange)
* Lepas keduanya (printer akan mati)
* Tekan tombol power lagi dan langsung lepaskan.(lampu akan berwarna hijau) (jangan mencabut power listrik)

3. Jalankan Resetter iP1000 dengan dobel klik screen.exe Jika belum punya, download di sini.
4. Ikuti gambar berikut ini .....


5. Cabut power listrik, colokan kembali dan nyalakan (printer initial/tunggu sampai lampu tdk berkedip. Selesai. Mudah khan...................

Friday, June 25, 2010

Cara Service Epson C90, T11, T20 Bunyi Keras

Bahasan kang Eko kali ini adalah printer epson dari c90, T11, T20 dll yang setype dengan kerusakan bunyi keras dan kadang tidak mau narik kertas. Mari kita belajar bersama ....

Indikasi Kerusakan :
Ketika printer epson C90, T11, T20 dinyalakan, kelihatannya normal. Tapi ketika dipakai untuk ngeprint baru ketahuan kalau ada bunyi keras banget seperti gear yang kesangkut sesuatu dan kertas tidak mau narik. Kalaupun narik kertas, pasti kertasnya miring. Kadang kalau lebih parah ketika printer epson dinyalakan langsung blink. disertai bunyi keras. Grreeeeekkkk..........

Cara Service Epson C90, T11, T20 Bunyi Keras :

1. Bongkar printer Epson C90, T11, T20...

2. Lihat bagian ASFnya (penarik kertas).

3. Setelah diamati ternyata ada AS gear yang patah sehingga menyebabkan putaran gear tidak sempurna. Akibatnya gear macet dan printer ngeblink.




4. Kalau bisa anda akali dengan mengganti ASnya di akali aja. Ingin tahu cara kang Eko baca DI SINI

5. Kalau sudah nggak bisa diakali, mending diganti 1 set ASFnya.

Bagian AS di ASF ini memang sering banget patah / rusak, karena bahannya terbuat dari plastik, apalagi kalau frekuensi pemakaian tinggi, tentunya akan cepat panas dan menyebabkan plastik mudah patah / rusak.

OK demikian ulasan tentang printer Epson C90, T11, T20 yang bunyi keras dan blink dan juga tidak bisa narik kertas. Mungkin ini tidak hanya untuk printer C90, T11, T20, tapi bisa terjadi di printer Epson lainnya karena biasanya desainnya hampir sama.

OK selamat mencoba ......

Thursday, June 24, 2010

Kelahiran Putri Pertama Kang Eko

Kamis lalu, tepat pukul 01.45 pagi Kang Eko dipaksa nangis dengan hadirnya satu warga baru yang sudah 9 bulan 10 hari ini menghuni alam rahim yang Allah titipkan di perut istri kang Eko. Bayi perempuan berbobot 3,3 kg ini pecah tangisnya di tanggal 17 Juni 2010, maju sedikit dari HPL (Hari Perkiraan Lahir) yang dihitung oleh dokter yaitu tanggal 21 Juni 2010. Mudah-mudahan ini pertanda bahwa sang jabang bayi nantinya menjadi orang yang selalu disiplin awal waktu.

Jabang bayi ini adalah putri pertama kang Eko setelah 6 tahun menunggu kehadirannya. Alhamdulillah Allah akhirnya memberikan kesempatan kepada kang Eko sekeluarga untuk menerima amanah ini. "RAIHANA HANNUN ZHARIFA" inilah nama yang kang Eko berikan untuk putri Kang Eko yang pertama.

Kang Eko selalu berdoa dan berharap agar anak kang Eko ini akan menjadi manusia yang menjadi sebab diturunkannya hidayah dan rahmat bagi seluruh alam. Harapan kang Eko tak berlebihan. Karena anak adalah �Kemungkinan Tak Terbatas�. Tak ada yang menyangka jabang bayi yang lemah dan nangisan ini setelah dewasa ternyata ada yang tumbuh dan berkembang menjadi pribadi semacam Hitler atau Fir�aun. Dan juga tak ada yang menyangka, jabang bayi yatim di tanah Mekkah beberapa abad yang lalu ternyata setelah dewasa menjadi orang yang namanya paling banyak disebut di dunia, yakni Baginda Nabi Muhammad saw.

Kang Eko gak tahu anak kang Eko nantinya menjadi bagaimana. Tapi kang Eko sangat berpegang pada hukum Allah yang mendasari keputusan takdir, yakni hukum sebab akibat. Maka kang Eko usahakan membuat sebab-sebab yang baik pada diri anak kang Eko. Semoga dengan memulai sebab-sebab yang baik secara maksimal, Allah turunkan akibat yang baik pada anak kang Eko.

Anak tidak mengurangi rejeki orang tua dan juga tidak menambahnya. Anak membawa rejekinya sendiri. Kalaupun orang tua seperti ketambahan rejeki, itu hanya �seperti� saja. Hakikatnya, itu adalah rejeki anak yang memang Allah titipkan lewat orang tuanya.

Mohon doanya agar putri Kang Eko ini menambah jumlah populasi orang solehah sedunia. Amiiinnn .........

Terima kasih kepada simbah atas segala nasehatnya ....

Wednesday, June 23, 2010

Cara Service Canon iP1700 Blink 3x orange 1x hijau

Kali ini kang EKo akan mengulas tentang printer canon iP1700 dengan kerusakan blink 3x orange dan 1x hijau. Kalau dilihat dari kode blinkingnya yang rusak adalah mekaniknya. mau tahu cara servicenya ...?

Berikut cara service canon iP1700 blink 3x orange 1x hijau :

1. Bongkar printernya .... dengan membuka 2 sekrup didepan 4 kait kanan kiri dan 3 kait belakang printer.


2. Cek dan bersihkan daerah penarik kertasnya dan roll penggulung kertasnya. Biasanya banyak kotoran (potongan kertas, kerikil, bahkan kadang koin logam)yang nyangkut.

3. Pada kasus kang Eko kali ini, ada potongan kertas yg nyangkut antara roll penggulung kertas dan roll karet penarik kertas yg sering patah.
Kertas ini nggak mau lewat karena tersangkut di roll penggulung kertas, sehingga menyebabkan pengait sensor kertas tidak bekerja dan akibatnya printer blink 3x orange 1x hijau.



4. Kertas potongan tadi saya ambil dan .....

5 Selesai, printer siap digunakan kembali.....

Selamat mencoba .....

Monday, June 14, 2010

TESTIMONI SERVICE

Di sini anda dapat berbagi pengalaman dengan yg lainnya.
Silahkan anda tuliskan pengalaman anda, caranya seperti mengisi komentar blog.
Semoga dengan berbagi kita akan semakin banyak teman dan banyak rejeki.
Dan semoga menjadi amal jariyah kita kelak. Amiinnnn....

Friday, June 11, 2010

Cara Pasang Infus Canon iP2770

Selamat berkunjung kepada teman-teman yg baru mampir ke blog kang EKO ini. dan Topik kali ini adalah Cara Pasang Infus Canon iP2770. Cara Pasang infus iP2770 ini memang agak sedikit berbeda dengan type canon yang lainnya. mau tahu caranya .....?

OK langsung saja ya ....

Cara Pasang Infus Canon iP2770 :

1. Siapkan alat infusnya berikut selang dan seperangkatnya.

2. lubangi catrid hitam, sesuaikan dengan gambar. Lubang harus pas tidak boleh longgar.

3. Langkah ini yang membedakan antara IP2770 dengan infus canon yg model dibawahnya.
Catrid warna juga dilubangi, untuk warna biru dan kuning sama seperti infus canon dulu. Sedangkan untuk warna merah lubang agak sedikit di geser ke kiri sekitar 3mm. Kemudian tutup pengunci catrid warna agak dibuat rongga sedikit untuk tempat selang warna merah. Karena kalau nggak dibuat seperti itu maka Catrid tidak akan terdeteksi karena kuncian catrid tidak sempurna.

Lebih jelasnya lihat gambar.




4. Kemudian pasang kedua catridnya dan khusus catrid warna depannya diganjal dengan tissu / kertas agar catrid menempel sempurna di rumah catrid. Kalau catrid tidak terpasang sempurna di rumah catrid (karena longgar) maka printer akan blink 5x orange 1x hijau. Jika terjadi blinking ini benahi lagi letak catridnya.



5. Atur selang tinta sesuaikan dengan gambar. Lihat bagian yang di lakban.





6. Selesai tinggal nyoba.......

Jangan lupa, Iklan dibagian kanan blog adalah donasi untuk blog ini......

Selamat mencoba ....


Cara Service LCD Monitor Samsung 732NW Mati

Kali ini kang EKO mencoba untuk membahas tentang LCD Monitor. Kebetulan kali ini adalah LCD samsung 732NW dengan kerusakan mati. OK mari kita lanjuuttt ....

Indikasi kerusakan LCD Monitor Samsung 732NW :
Ketika dinyalakan, lampu power nyala tapi layar tidak bisa tampil gambarnya.

Cara Service LCD Monitor Samsung 732NW Mati :

1. Bongkar monitor LCD samsung 732NW tersebut dengan mencongkel menggunakan obeng minus tipis. Hati2x dalam mencongkelnya agar lecetnya tidak parah, tapi pasti lecet.
Ini adalah satu-satunya cara untuk membuka LCD Samsung 732NW ini. Jadi monitor ini menggunakan sistem kait yg mengelilingi sisi body LCD Samsung 732NW ini.

2. Ambil Modul Power suplynya. Kerusakannya ada di bagian ini.

3. Perhatikan Elconya, Anda akan melihat ada elco yang melembung dibagian dekat trafo power suplynya.




4. Ganti Elco yang melembung ini dan Monitor LCD samsung 732NW siap di coba.

Kerusakan elco ini menyebabkan dropnya tegangan dari 5 volt menjadi sekitar 3 volt atau dari 12 volt menjadi sekitar 8-10 volt. Dengan tegangan yg drop seperti ini, maka tidak akan kuat untuk menyalakan screen LCD nya dan board LCDnya

Selamat mencoba

Friday, June 4, 2010

Cara Cascade / Cangkok Flyback Monitor

Kali ini kang EKO akan membahas tentang Cara mencangkok atau cascade flyback monitor. Cara ini akan sangat bermanfaat bagi anda yang sedang mengalami kerusakan monitor dengan kondisi layar tidak fokus dan terang sendiri. Mari kita belajar ....

Indikasi kerusakan :
Monitor saat pertama dinyalakan gelap, kemudian setelah 1/2 sampai 1 jam, tampilan menjadi semakin terang dan tulisan juga semakin tidak fokus. Dan jika flyback di trim maka tampilan monitor normal, kemudian kalau dibiarkan beberapa saat maka tampilan monitor akan terang sendiri dan tulisan juga tidak fokus.

Jika hal ini terjadi pada monitor anda, maka monitor anda mengalami kerusakan di bagian screen dan fokusnya.

Peralatan dan bahan :
1. flyback untuk cascade / cangkok
2. cutter
3. tang potong
4. pelumas
5. solder dan tenol / timah.

Cara Cascade / Cangkok Flyback Monitor :

1. Lepas kop karet flyback

2. Lepas kop flyback dari kabelnya.

3. kupas kabelnya seperti gambar.



4. lakukan hal yang sama untuk flyback yg digunakan untuk cascade.

5. jumper / hubungkan semua kaki flyback untuk cascade dan buang besi ferit hitam untuk mengurangi berat flyback agar mudah digantungnya.

6. satukan ujung kabel anoda / kop dan masukkan dalam satu kop karetnya, gunakan pelumas dan cutter.



7. potong kabel screen dan fokus flyback asli

8. ganti dengan kabel screen dan fokus dari flyback cascade

9. hubungkan kaki flyback cascade yg telah di jumper dengan ground monitor.

10. jadi kabel screen dan fokus flyback asli tidak digunakan.

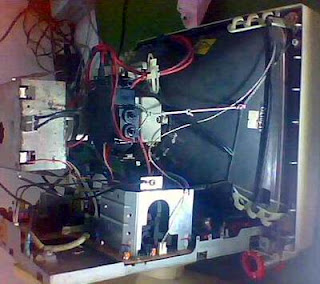

11. rapikan dan selamat mencoba ............

Wednesday, June 2, 2010

Panduan Service Monitor II BLOK VERTIKAL

Setelah sekian lama, akhirnya sempet juga untuk melanjutkan panduan service monitor II. Dan kali ini kang EKO akan membahas tentang BLOK VERTIKAL melanjutkan BLOK HORISONTAL. Lanjuttttt.....

Rangkaian vertikal adalah rangkaian yang berfungsi untuk menarik gambar ke atas dan ke bawah.

Apa saja bagian komponen dari BLOK HORISONTAL ini ...?

Komponen utama rangkaian ini adalah :

1. IC antara lain : TDA 1675, TDA 4866, TDA 8132, TDA 9302, STV 9302, dll
2. Elco : elco ini fungsinya untuk regulator / filter tegangan.

Cara Kerja Rangkaian Vertikal :

Sumber tegangan rangkaian vertikal ini adalah power suply terutama tegangan 12v dan -12v. Tapi ini tidak mesti , karena tiap monitor punya karakteristik tegangan yg berbeda-beda.
Input vertikal diperoleh dari kabel VGA yaitu vertikal syncrone yang masuk ke rangkaian syncronisasi dan diteruskan ke IC vertikal. Didalam IC inilah semua pengaturan dan penguatan sinyal dilakukan dengan bantuan ELCO sebagai filter tegangan. Jika ELCO ada yang rusak maka vertikal tidak akan bekerja sempurna, misal gambar menggulung, dll. Output blok vertikal ini juga dihasilkan oleh IC vertikal yang kemudian di umpankan ke YOKE VERTIKAL. Output rangkaian vertikal ini kalau diukur tegangannya berkisar 4-10 VAC. Jadi tegangannya AC.

Untuk melihat secara utuh gambar rangkaian blok monitor KLIK DISINI

Berikut ini Wujud dan bagian- bagian Blok VERTIKAL ( Monitor Advance Hitam 15" ) :




Di bawah ini adalah bagan PCB Blok VERTIKAL (Monitor Advance 15 hitam)



Berlanjut ke Trouble Shooting Rangkaian VERTIKAL ........

Panduan Service Monitor II BLOK MONITOR

Ini sebenarnya bagian yang ketinggalan dari penjelasan tentang panduan service monitor. Ini adalah posting mengenai bagian - bagian monitor secara gambar utuhnya.
Mari kita lihat gambar blok monitor secara utuh ...

Berikut ini adalah gambar blok monitor secara utuh. Dan kebetulan Monitor yang kang EKO pakai untuk bahan panduan adalah monitor merk Advance black 15"
Silahkan di amati dan di teliti dan coba cocokkan dengan postingan INI





Panduan Service Monitor II BLOK SYNCRONISASI

OK, selamat datang bagi pengunjung yang baru mampir ke blog ini. Anda dapat mencari informasi artikel di "Search" ataupun di "Daftar Isi". Kali ini kang EKO akan menulis tentang BLOK SYNCRONISASI

BLOK SYNCRONISASI

Syncronisasi adalah penyamaan sinyal frekewensi yang diperoleh dari VGA dengan rangkaian.
Syncronisasi dalam monitor ada 2 bagian yaitu :

1. Syncronisasi Horizontal diperoleh dari pin 13 input kabel data monitor
2. Syncronisasi Vertikal diperoleh dari pin 14 input kabel data monitor

Syncronisasi ini dilakukan oleh IC syncronisasi (biasanya jadi satu dengan IC Controller / IC terbesar no 2)yang kemudian akan diteruskan ke bagian rangkaian Horizontal dan Vertikal secara terpisah.

Jika Syncronisasi Horizontal tidak ada maka monitor akan mati, dan

Jika Syncronisasi Vertikal tidak ada maka monitor akan kelihatan rolling (gambar berputar terus)

Software Cek Tampilan Monitor

Apa kabar semuanya...? Kang Eko berharap semua dalam keadaan yang sehat, baik-baik saja, dan banyak rejeki. OK kali ini kang EKO akan berbagi tentang software yang sering kang EKO pakai untuk cek tampilan monitor terutama warna dan geometry / pincusion / melengkung simetrisnya.

Software Cek Tampilan Monitor

1. Download Programnya dulu di bawah ini ...

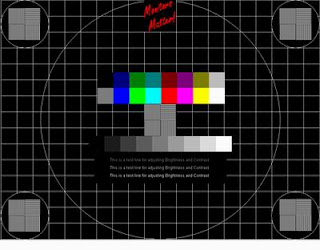

2. Ekstrak dulu dan jalankan programnya. Berikut ini contoh tampilannya.



Software ini cukup lumayan membantu untuk setting warna dan kelengkungan monitor yang baru saja kita servis.

OK selamat mencoba ....
